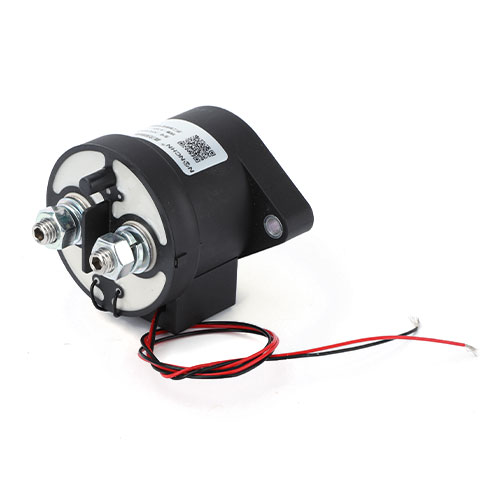

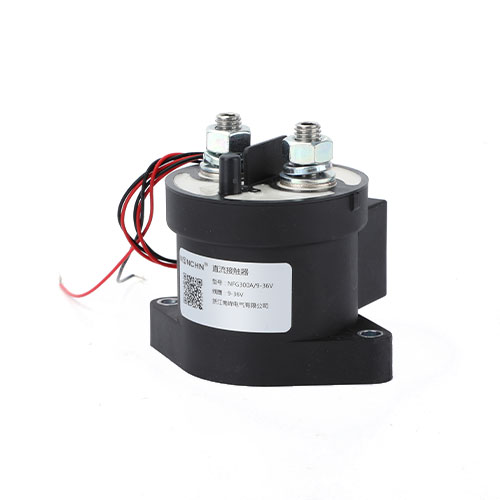

Relé de CC NFG300A

Características
• Estructura totalmente sellada, nivel de protección IP67.

Bobinas de bajo consumo que reducen la capacidad de retención.
   Cumplen con la normativa ROHS.

• Adecuado para interruptor de batería y fuente de alimentación de respaldo, control de energía de CC, protección de seguridad de circuito, etc.

Parámetros de rendimiento

Parámetros de la bobina

Nota:

1. La vida útil eléctrica nominal del producto se basa en pruebas de carga resistiva, y la inductancia máxima de la carga no supera los 300 μH; si hay cargas inductivas, consulte con la fábrica.

2. La cifra anterior es una estimación basada en datos de pruebas e inferencias, y se recomienda que los usuarios realicen pruebas y confirmaciones en función del uso real del circuito.

3. Cuando la tensión de resistencia dieléctrica y la resistencia de aislamiento del producto son menores que los parámetros de la tabla de parámetros del producto, el producto se define como al final de su vida útil.

Descripción del modelo

①: Modelo del producto

②：Voltaje de contacto: (ninguno: bajo voltaje; G: alto voltaje)

③：Corriente nominal de trabajo: "300" = 300 A

④：A: Equipado con placa de circuito de ahorro de energía

⑤：B: un cierre normal; (Ninguno: una apertura normal)

⑥：C: Cierre magnético

⑦：D: Bobina simple

⑧：T: Base de cerámica

⑨：S: un contacto auxiliar normalmente abierto

⑩：Tensión nominal de la bobina: "6" = 6 V (CC), "12" = 12 V (CC), "24" = 24 V (CC), "48" = 48 V (CC), "72" = 72 V (CC)

⑪：Método de conexión: (ninguno: rosca externa; K=rosca interna)

⑫：Método de instalación: (ninguno: instalación inferior)

⑬：Código especial del cliente: 01-99

Ejemplo: NFG300AS indica que la corriente nominal de la carga del producto es 300 A (resistiva), la forma de contacto principal es una abierta normal (rosca externa) con un contacto auxiliar abierto normal, el voltaje de la bobina es (9-36) V (CC) y el método de instalación inferior.

Principio del circuito

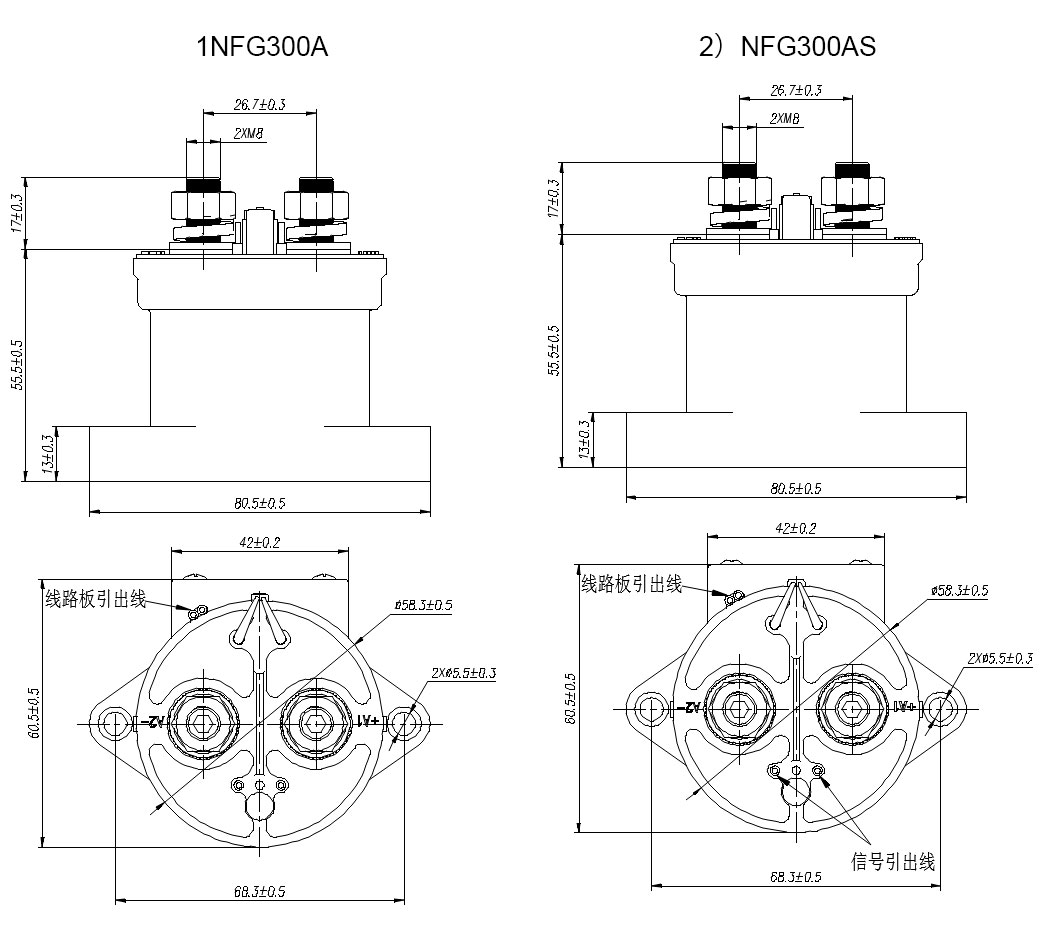

Diagrama de dimensiones del contorno

Precauciones de uso

• Al instalar relés, se deben usar arandelas para evitar que los tornillos se aflojen.
  El rango de par de apriete para los tornillos se especifica a continuación. Exceder el par máximo puede causar la rotura del producto.
  Par de apriete del terminal de contacto principal (tuerca M8): 8-10 N·m.
  Par de apriete en el lugar de instalación: 1,7-3,5 N·m.
• La bobina de este relé tiene polaridad, por lo que al conectarla, siga las instrucciones del producto. Los contactos también tienen polaridad, y al conectarlos, deben operarse según las marcas del producto. La versión con placa de ahorro de energía está equipada con un circuito de absorción de sobretensiones inversas, por lo que ya no es necesario usar protectores de sobretensión.
• No utilice productos que se hayan caído.
• Evite instalar el producto en áreas con campos magnéticos fuertes (cerca de transformadores o imanes) o cerca de objetos con radiación térmica.
• Vida útil eléctrica:
  Este relé es un interruptor de CC de alto voltaje y, en su estado de falla final, puede perder su función de corte. Por lo tanto, no lo utilice si excede su capacidad de conmutación y sus parámetros de vida útil (considere este relé como un producto con una vida útil específica y sustitúyalo si es necesario). Una vez que un relé pierde su capacidad de desconexión y corte, puede quemar las piezas circundantes, por lo que es necesario diseñar un diagrama de circuito para garantizar que la alimentación se corte en un segundo.
• Vida útil de difusión de gases internos.
  Este relé utiliza contactos de compartimento sellado, que se llenan de gas. La vida útil de difusión del gas depende de la temperatura dentro del compartimento de contacto (es decir, la temperatura ambiente + el aumento de temperatura generado por la electrificación del contacto). Por lo tanto, la temperatura ambiente debe estar entre -40 °C y +85 °C.
• Si la bobina y los contactos del relé están conectados continuamente a la tensión (o corriente) nominal, y la fuente de alimentación se activa inmediatamente después de cortarla, la temperatura y la resistencia de la bobina aumentan, lo que puede provocar un aumento de la tensión de entrada del producto, que podría superar la tensión nominal. En este caso, se deben tomar las siguientes medidas: reducir la corriente de carga, limitar el tiempo de encendido continuo o utilizar una tensión de bobina superior a la tensión nominal.
• Cuando la carga es resistiva, se aplican los parámetros nominales del contacto principal en el valor nominal. Si se utiliza una carga inductiva (carga L) y L/R > 1 milisegundo, se debe conectar un dispositivo de protección contra sobretensiones en paralelo para la carga inductiva.
• La potencia del circuito de accionamiento de la bobina del producto debe ser mayor que la potencia de la bobina del producto, de lo contrario, reducirá la capacidad de corte del producto.
• Tenga cuidado de no dejar que la terminal de salida principal se manche con residuos ni manchas de aceite. El terminal del cableado externo debe estar en contacto fiable con la terminal de salida principal del producto; de lo contrario, podría sobrecalentarse. Los cables conectados al producto deben tener la conductividad necesaria para evitar el sobrecalentamiento y afectar su vida útil (con una sección transversal de 185 mm² o más para conectar el cable de contacto principal).
• Tras conectar el producto, aproximadamente 0,1 segundos después, la bobina comienza a conmutar automáticamente. No lo apague repetidamente en esa posición, ya que podría dañar el relé.
