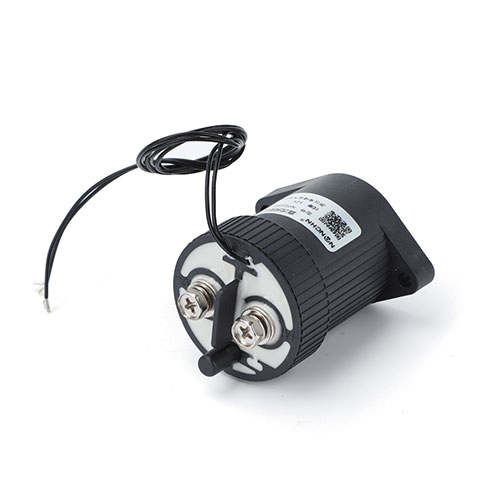

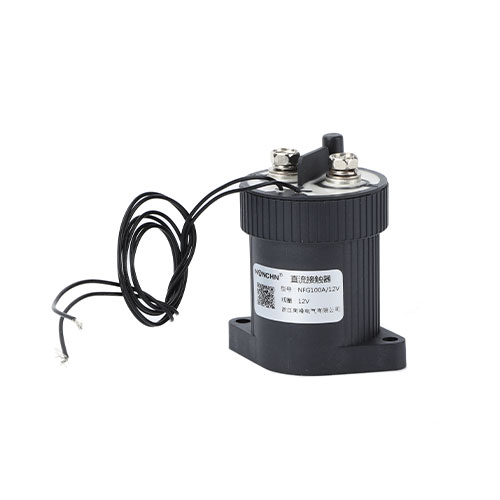

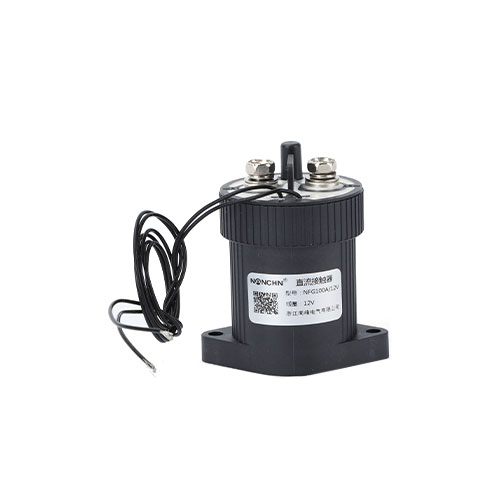

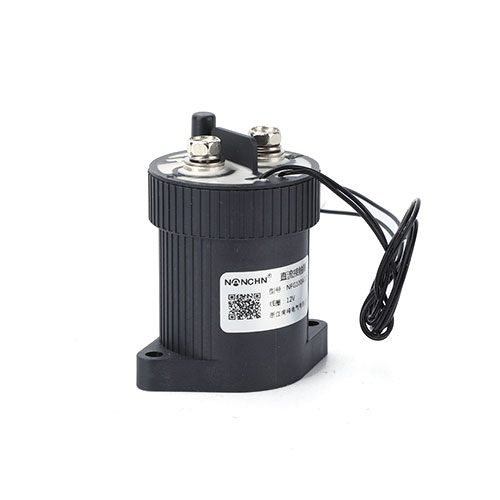

Relé de CC NFG100DK

Características

• Estructura totalmente sellada, con un nivel de protección IP67.

• Tamaño pequeño y peso ligero.

• Cumple totalmente con los requisitos ROHS.

• Adecuado para sistemas de precarga de vehículos eléctricos, interruptores de batería y fuentes de alimentación de respaldo, control de energía de CC, protección de seguridad de circuitos, etc.

Parámetros de rendimiento

Parámetros de la bobina

Nota:

1. La resistencia eléctrica nominal del producto se basa en pruebas de carga resistiva, con una inductancia máxima de su carga que no excede los 27 μH; para cargas inductivas, consulte con la fábrica.

2. La figura anterior se basa en la estimación de datos de prueba e inferidos. Se recomienda que los usuarios realicen pruebas y confirmaciones según la ruta de uso real.

3. Cuando la tensión de resistencia dieléctrica y la resistencia de aislamiento del producto sean menores que los parámetros enumerados en la tabla de parámetros del producto, se considerará que el producto ha llegado al final de su vida útil.

Descripción del modelo

①: Modelo del producto

②: Voltaje de contacto: (N: Bajo voltaje; G: Alto voltaje)

③: Corriente nominal de funcionamiento: "100" = 100 A

④: A: Equipado con placa de circuito de ahorro de energía

⑤: B: Un cierre normal; (Ninguno: Una apertura normal)

⑥: C: Cierre magnético

⑦: D: Bobina simple

⑧: T: Base de cerámica

⑨: S: un contacto auxiliar normalmente abierto

⑩: Tensión nominal de la bobina: "6" = 6 V (CC), "12" = 12 V (CC), "24" = 24 V (CC), "48" = 48 V (CC), "72" = 72 V (CC)

⑪: Método de conexión: (N: Rosca externa; K: Rosca interna)

⑫: Método de instalación: (Ninguno: instalación inferior)

⑬: Código especial del cliente: 01-99

Ejemplo: NFG100DK/24V indica que la corriente nominal de la carga del producto es 100 A (resistiva), la forma de contacto principal es una normalmente abierta (rosca interna), el voltaje de la bobina es CC 24 V y se utiliza el método de instalación inferior.

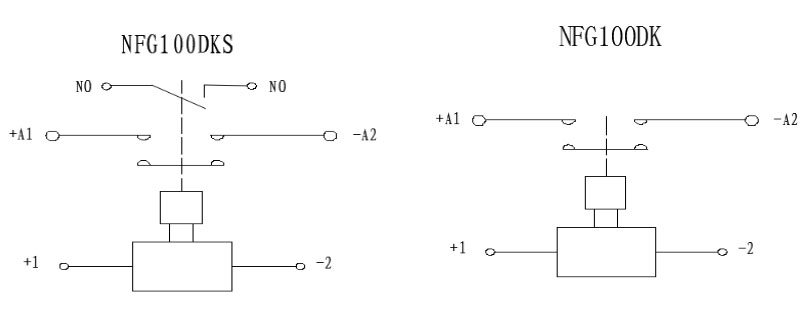

Principio del circuito

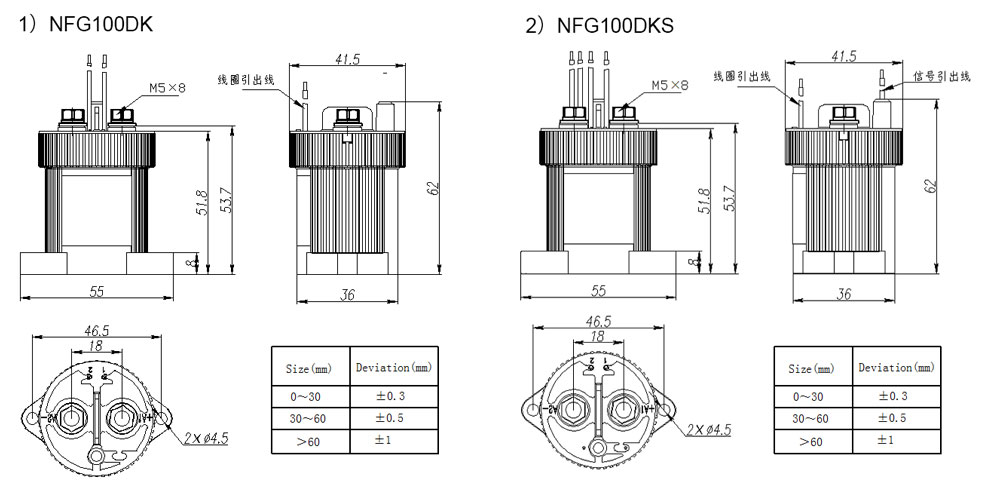

Diagrama de dimensiones del contorno

Precauciones de uso

• Al instalar un relé, utilice siempre una arandela para evitar que el tornillo se afloje.
  El rango de par de apriete para los tornillos se especifica a continuación. Exceder el par máximo puede provocar la rotura del producto.
  Par de apriete del terminal de contacto (tornillo M5): 3,5-4,5 Nm.
  Par de apriete en el punto de instalación: 2,3 Nm máx.
• Los contactos de este relé no tienen polaridad, por lo que al conectarlos, siga las marcas de la tapa del producto. Recomendamos instalar varistores como protectores contra sobretensiones en los modelos sin placas de ahorro de energía. Se deben evitar los diodos, ya que pueden reducir la capacidad de corte del producto.
• No utilice productos que se hayan caído.
• Evite instalar el producto en un lugar con un campo magnético fuerte (cerca de un transformador o imán) o cerca de objetos que emitan radiación térmica.
• Vida útil eléctrica:
  Este relé es un interruptor de CC de alta tensión. En su estado de ruptura máxima, puede perder su función de interrupción prevista. Por lo tanto, no lo utilice en condiciones que excedan su capacidad de conmutación y sus parámetros de vida útil (considere este relé como un producto con una vida útil específica y sustitúyalo si es necesario). Una vez que el relé pierde su capacidad de interrupción, puede provocar la quema de los componentes circundantes. Por lo tanto, diseñe cuidadosamente el diagrama del circuito para garantizar que la alimentación pueda interrumpirse en un segundo.
• Vida útil de difusión del gas interno.
  Este relé utiliza contactos de cámara sellada, llenos de gas. La vida útil de difusión del gas depende de la temperatura dentro de la cámara de contacto (es decir, la temperatura ambiente más el aumento de temperatura causado por la activación de los contactos). Por lo tanto, es importante garantizar que la temperatura ambiente se mantenga entre -40 °C y +85 °C.
• Si la bobina y los contactos del relé se someten continuamente a la tensión (o corriente) nominal, y se corta y se reconecta inmediatamente la alimentación, la temperatura de la bobina aumentará, lo que incrementará su resistencia. Esto, a su vez, aumentará la tensión de entrada del producto, pudiendo superar la tensión nominal. En tales casos, se deben tomar las siguientes medidas: reducir la corriente de carga, limitar el tiempo de energización continua o utilizar una tensión de bobina superior a la tensión de entrada nominal.
• Al trabajar con cargas resistivas, se aplican los parámetros nominales del contacto principal especificados en la especificación. Si se utilizan cargas inductivas (cargas L) y la relación L/R es > 1 milisegundo, se debe conectar un dispositivo de protección contra sobretensiones en paralelo con la carga inductiva.
• La potencia del circuito de accionamiento de la bobina del producto debe ser mayor que la potencia de la bobina del producto; de lo contrario, se reducirá la capacidad de corte del producto.
• Tenga cuidado de no dejar que la terminal principal se manche con residuos ni manchas de aceite. El terminal del cableado externo debe estar en contacto seguro con la terminal principal del producto; de lo contrario, podría sobrecalentarse. Asimismo, el cable conectado al producto debe tener la conductividad necesaria para evitar el sobrecalentamiento y afectar su vida útil (la sección transversal del cable conectado al contacto principal debe ser superior a 35 mm²).
