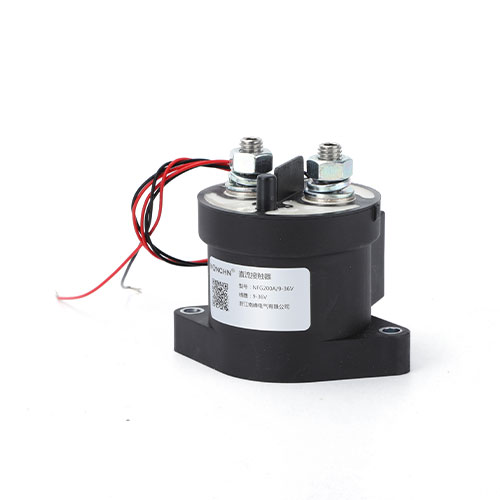

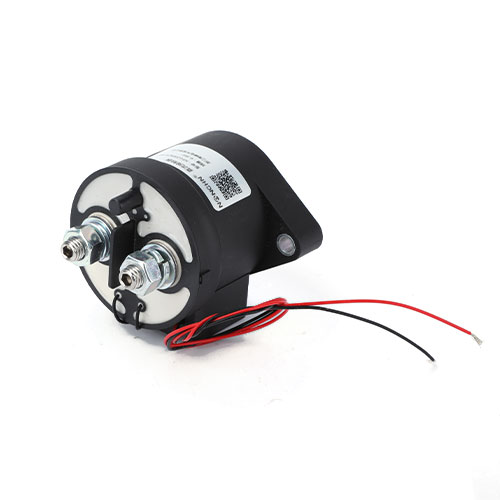

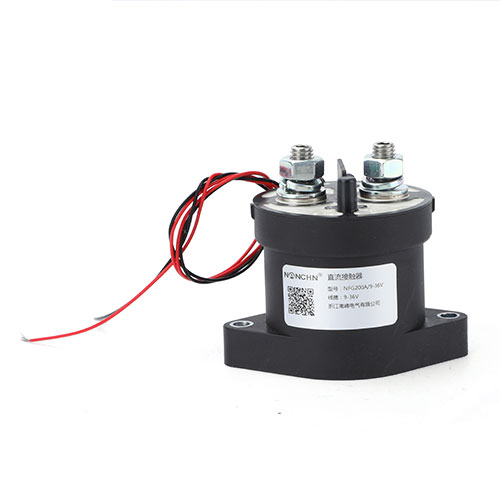

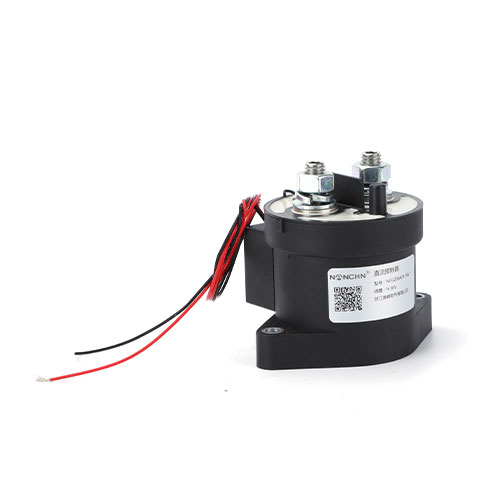

Capacidad de conmutación de contacto de 200 A. Los imanes permanentes generan un campo magnético transversal para lograr un corte de CC de alta tensión.
InquiryCaracterísticas
• Estructura totalmente sellada, con un nivel de protección IP67.
• Bobina de ahorro de energía, reduciendo la potencia de retención de la bobina.
• Cumple totalmente con los requisitos ROHS.
• Adecuado para interruptores de batería, fuentes de alimentación de respaldo, control de energía de CC, protección de seguridad de circuitos, etc.
Parámetros de rendimiento
|
Parámetro |
Unidad |
Valor |
||
|
Formulario de contacto principal |
/ |
Una normal abierta |
||
|
Tensión de funcionamiento del contacto |
V (CC) |
12~1000 |
||
|
Capacidad de control nominal |
/ |
200 A 450 V (CC-1) |
||
|
Corriente de resistencia nominal de corta duración y duración |
/ |
200A 1200s |
||
|
400A 300S |
||||
|
Caída de tensión de contacto |
mV |
≤80 a 100 A de corriente |
||
|
Tiempo de acción (incluido el rebote del contacto) |
EM |
≤25 |
||
|
tiempo de liberación |
EM |
≤12 |
||
|
Tiempo de rebote del contacto |
EM |
≤6 |
||
|
Corriente máxima de ruptura (solo interrupción única) |
/ |
2000 A; 100 V |
||
|
Resistencia eléctrica en condiciones de carga variables (carga no polarizada, puramente resistiva) |
tiempo |
200 A, 450 V |
5000 veces |
|
|
200 A, 750 V |
1500 veces |
|||
|
200 A, 1000 V |
1000 veces |
|||
|
vida mecánica |
tiempo |
1.00.000 |
||
|
Contacto auxiliar (Opcional) |
Formulario de contacto |
/ |
Una normal abierta |
|
|
Capacidad de carga de contacto |
/ |
2 A/30 V (CC), 3 A/125 V (CA) |
||
|
Carga mínima de contacto |
/ |
100 mA/8 V |
||
|
resistencia de aislamiento |
MΩ |
100 (bajo la condición de 500 V (CC)) |
||
|
Tensión soportada |
V (CA) |
3500 V (CA) 50 Hz/60 Hz (corriente de fuga ≤1 mA) 1000 V (CA) 50 Hz/60 Hz (entre contactos auxiliares) |
||
|
Temperatura de funcionamiento |
°C |
-40~+85 |
||
|
Humedad de funcionamiento |
/ |
5%~90% de humedad relativa |
||
|
altitud |
metro |
4000 |
||
|
Impacto, 11 ms, 1/2 onda sinusoidal, valor pico |
GRAMO |
20 |
||
|
Vibración, onda sinusoidal, 80~2000 Hz, valor pico |
GRAMO |
20 |
||
|
Servicio nominal |
/ |
Deber de trabajo continuo |
||
|
Peso (aproximado) |
gramo |
380 |
||
|
Método de instalación |
/ |
arbitrario |
||
Parámetros de la bobina
|
Tensión de funcionamiento de la bobina (V (CC)) |
12 |
veinticuatro |
|
Voltaje máximo de la bobina (V (CC)) |
36 |
36 |
|
Corriente máxima de sobretensión de la bobina (A) |
3.8 |
3.8 |
|
Tiempo máximo de sobretensión (ms) |
≤110 |
≤110 |
|
Potencia de mantenimiento de la bobina (W) |
≤5.0 |
≤5.0 |
|
Tensión de captación (V (CC)) |
≤9 |
≤9 |
|
Voltaje de liberación (V (CC)) |
≤7 |
≤7 |
|
Polaridad de la bobina |
Cable rojo (polo positivo), cable negro (polo negativo) |
|
Nota:
1. La resistencia eléctrica nominal del producto se basa en pruebas de carga resistiva, con una inductancia máxima de su carga que no excede los 300 μH; para cargas inductivas, consulte con la fábrica.
2. El gráfico anterior se basa en la estimación de datos de prueba e inferidos. Se recomienda que los usuarios realicen pruebas y confirmaciones según su uso real.
3. Cuando la tensión de resistencia dieléctrica y la resistencia de aislamiento del producto sean menores que los parámetros enumerados en la tabla de parámetros del producto, se considerará que el producto ha llegado al final de su vida útil.
Descripción del modelo

①: Modelo del producto
②: Voltaje de contacto: (N: Bajo voltaje; G: Alto voltaje)
③: Corriente nominal de funcionamiento: "200" = 200 A
④: A: Equipado con placa de circuito de ahorro de energía
⑤: B: un cierre normal; (ninguno: una apertura normal)
⑥: C: Cierre magnético
⑦: D: Bobina simple
⑧: T: Base de cerámica
⑨: S: un contacto auxiliar normalmente abierto
⑩: Tensión nominal de la bobina: "6" = 6 V (CC), "12" = 12 V (CC), "24" = 24 V (CC), "48" = 48 V (CC), "72" = 72 V (CC)
⑪: Método de conexión: (N: rosca externa; K: rosca interna)
⑫: Método de instalación: (Ninguno: instalación inferior)
⑬: Código especial del cliente: 01-99
Ejemplo: NFG200AS indica que la corriente nominal de la carga del producto es de 200 A (resistiva), la forma de contacto principal es una abierta normal (rosca externa) con un contacto auxiliar abierto normal, el voltaje de la bobina es (9~36) V (CC) y se utiliza el método de montaje inferior.

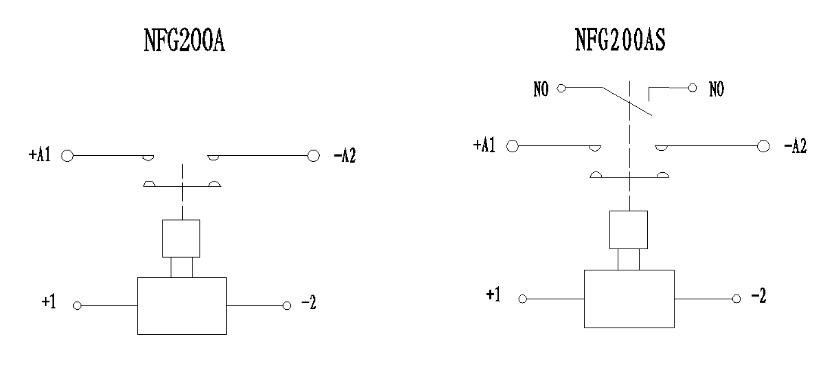

Principio del circuito

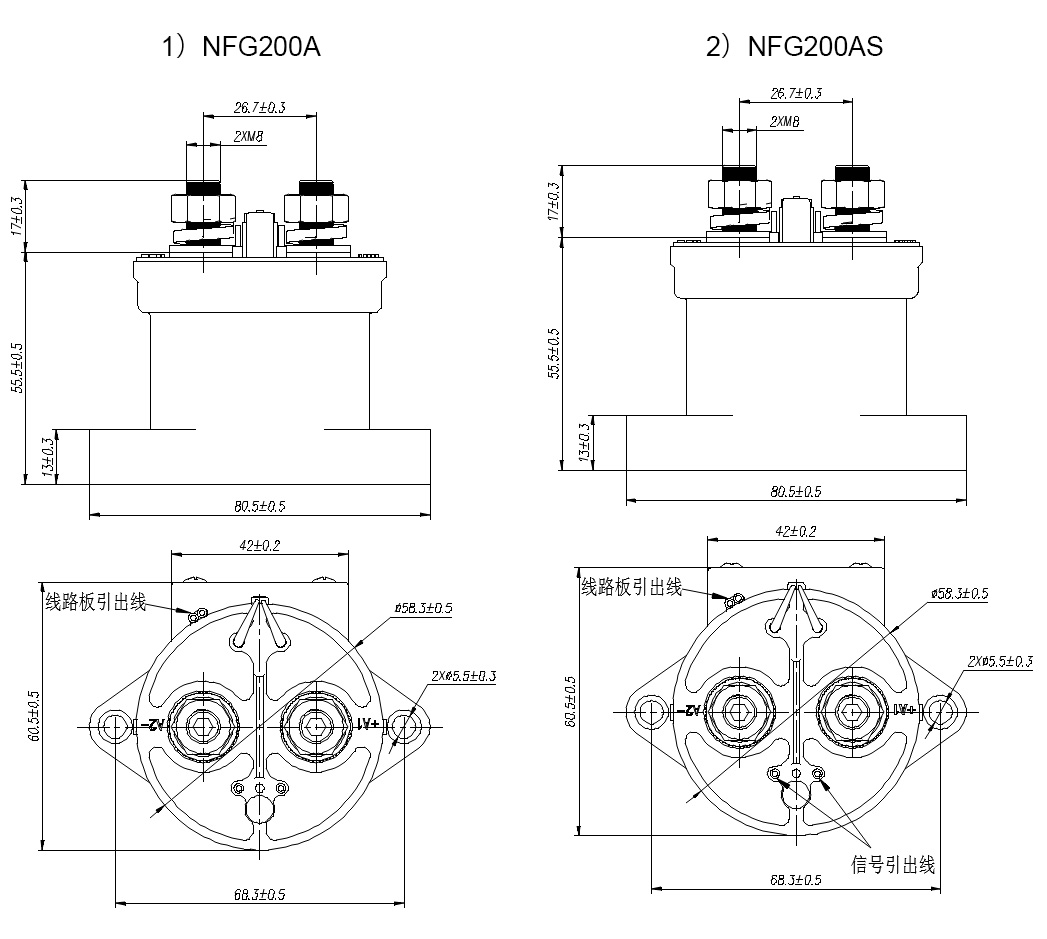

Diagrama de dimensiones del contorno

Precauciones de uso

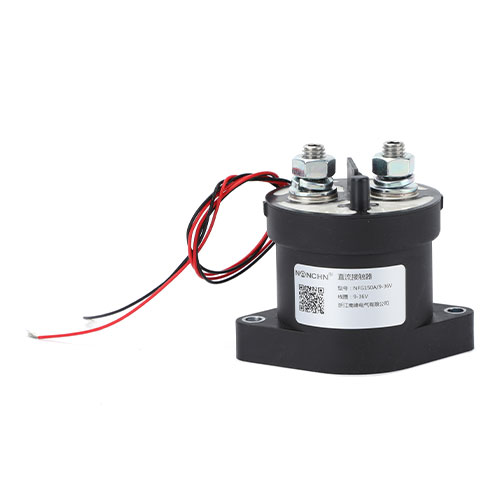

Capacidad de conmutación de contacto de 150 A. Los imanes permanentes
