Contactor de CC NFG200D

Características

• Estructura totalmente sellada, con un nivel de protección IP67.

• Bobina de ahorro de energía, reduciendo la potencia de retención de la bobina.

• Cumple totalmente con los requisitos ROHS.

• Adecuado para interruptores de batería, fuentes de alimentación de respaldo, control de energía de CC, protección de seguridad de circuitos, etc.

Parámetros de rendimiento

Parámetros de la bobina

Nota:

1. La resistencia eléctrica nominal del producto se basa en pruebas de carga resistiva, con una inductancia máxima de su carga que no excede los 300 μH; para cargas inductivas, consulte con la fábrica.

2. La figura anterior se basa en la estimación de datos de prueba e inferidos. Se recomienda que los usuarios realicen pruebas y confirmaciones según su uso real.

3. Cuando la tensión de resistencia dieléctrica y la resistencia de aislamiento del producto son menores que los parámetros enumerados en la tabla de parámetros del producto, se considera que el producto ha llegado al final de su vida útil.

Descripción del modelo

①: Modelo del producto

②: Voltaje de contacto: (N: Bajo voltaje; G: Alto voltaje)

③: Corriente nominal de funcionamiento: "200" = 200 A

④: A: Equipado con placa de circuito de ahorro de energía

⑤: B: Un cierre normal; (Ninguno: Una apertura normal)

⑥: C: Cierre magnético

⑦: D: Bobina simple

⑧: T: Base de cerámica

⑨: S: un contacto auxiliar normalmente abierto

⑩: Tensión nominal de la bobina: "6" = 6 V (CC), "12" = 12 V (CC), "24" = 24 V (CC), "48" = 48 V (CC), "72" = 72 V (CC)

⑪: Método de conexión: (N: rosca externa; K: rosca interna)

⑫: Método de instalación: (Ninguno: instalación inferior)

⑬: Código especial del cliente: 01~99

Ejemplo: NFG200DS indica que la corriente nominal de la carga del producto es de 200 A (resistiva), la forma de contacto principal es una normalmente abierta (rosca externa) con un contacto auxiliar normalmente abierto, el voltaje de la bobina es CC 12 V y se utiliza el método de instalación inferior.

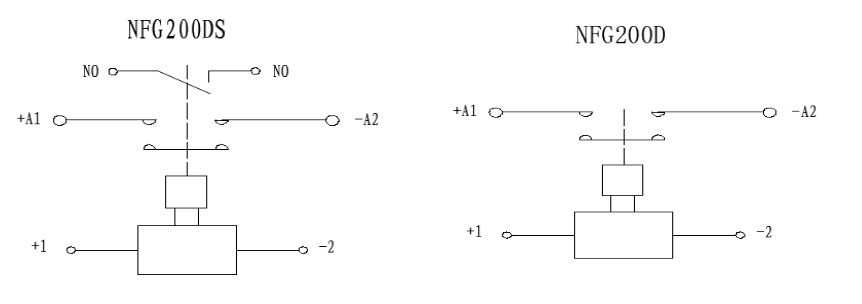

Principio del circuito

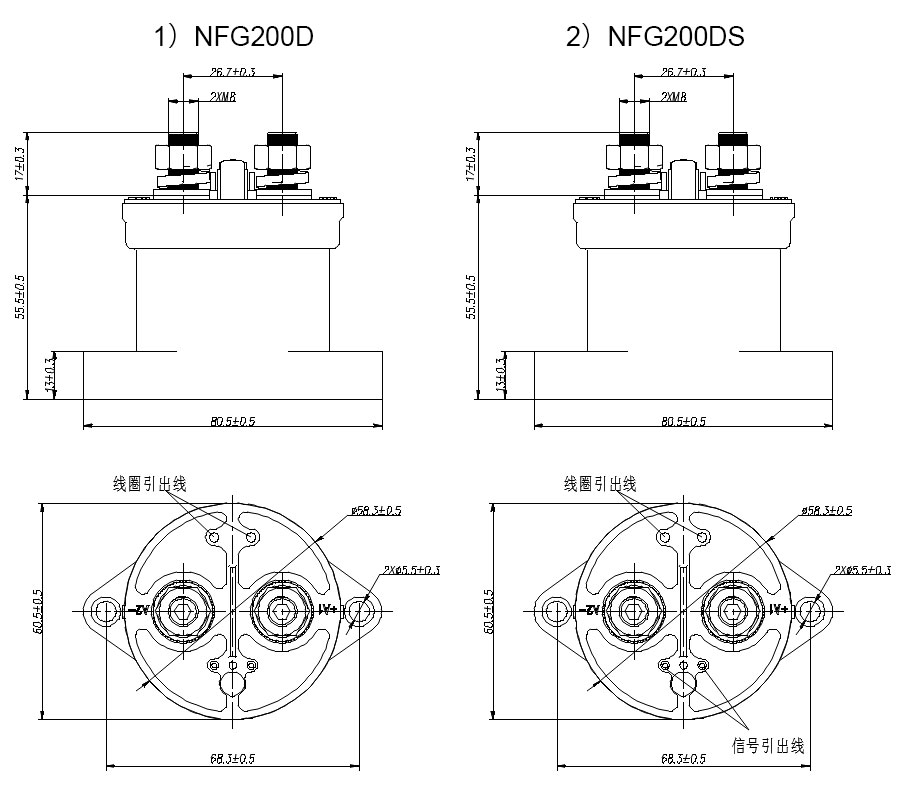

Diagrama de dimensiones del contorno

Precauciones de uso

• Al instalar un relé, utilice siempre una arandela para evitar que el tornillo se afloje.
  El rango de par de apriete para los tornillos se especifica a continuación. Exceder el par máximo puede provocar la rotura del producto.
  Fuerza del terminal de contacto principal (tuerca M8): 8-10 Nm.
  Par de apriete en el punto de instalación: 1,7 a 3,5 Nm.
• La bobina de este relé tiene polaridad, por lo que debe conectarse según las marcas del producto. Los contactos también tienen polaridad y deben conectarse según las marcas del producto. Las versiones con placas de ahorro de energía están equipadas con un circuito de absorción de sobretensiones inversas, por lo que no es necesario usar un protector contra sobretensiones.
• No utilice productos que se hayan caído.
• Evite instalar el producto en un lugar con un campo magnético fuerte (cerca de un transformador o imán) o cerca de objetos que emitan radiación térmica.
• Vida útil eléctrica:
  Este relé es un interruptor de CC de alto voltaje. En su estado de falla final, puede perder su función de corte. Por lo tanto, no lo utilice si excede su capacidad de conmutación y sus parámetros de vida útil (considere este relé como un producto con una vida útil específica y sustitúyalo cuando sea necesario). Una vez que el relé pierde su capacidad de desconexión y corte, puede quemar los componentes circundantes. Por lo tanto, diseñe cuidadosamente el diagrama del circuito para garantizar que la alimentación se pueda cortar en un segundo.
• Vida útil de difusión del gas interno.
  Este relé utiliza contactos de cámara sellada, llenos de gas. La vida útil de difusión del gas depende de la temperatura dentro de la cámara de contacto (es decir, la temperatura ambiente más el aumento de temperatura causado por la activación de los contactos). Por lo tanto, es necesario garantizar que la temperatura ambiente se encuentre entre -40 °C y +85 °C.
• Si la bobina y los contactos del relé se someten continuamente a la tensión (o corriente) nominal, y se corta y se reconecta inmediatamente la alimentación, la temperatura de la bobina aumentará, lo que incrementará su resistencia. Esto, a su vez, puede elevar la tensión de entrada del producto, superando potencialmente la tensión nominal. En tales casos, se deben tomar las siguientes medidas: reducir la corriente de carga, limitar el tiempo de energización continua o utilizar una tensión de bobina superior a la tensión de entrada nominal.
• Al trabajar con cargas resistivas, se aplican los parámetros nominales del contacto principal especificados en la especificación. Si se utilizan cargas inductivas (cargas L) y la relación L/R es > 1 milisegundo, se debe conectar un dispositivo de protección contra sobretensiones en paralelo con la carga inductiva.
• La potencia del circuito de accionamiento de la bobina del producto debe ser mayor que la potencia de la bobina del producto; de lo contrario, se reducirá la capacidad de corte del producto.
• Evite que la terminal principal de salida se manche con residuos o aceite, y asegúrese de que la terminal del cableado externo esté en contacto fiable con la terminal principal de salida del producto; de lo contrario, podría sobrecalentarse. Asimismo, el cable conectado al producto debe tener la conductividad necesaria para evitar el sobrecalentamiento y prolongar su vida útil (la sección transversal del cable conectado al contacto principal debe ser superior a 120 mm²).
• Tras encender el producto, la bobina comenzará a conmutar automáticamente después de aproximadamente 0,1 segundos. No lo apague repetidamente en esa posición, ya que podría dañar el relé.
